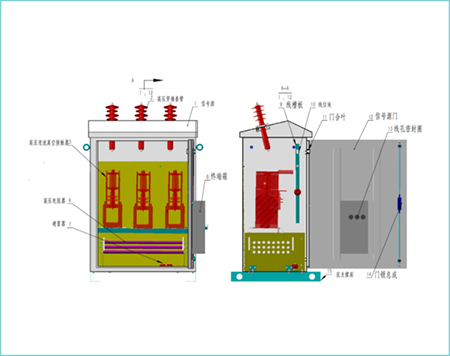

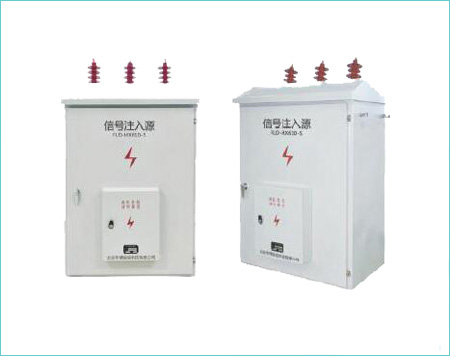

由于配网线路中大部分是中性点接地、中性点不接地或中性点经消弧线圈接地方式，属于小电流接地，这类系统在发生单相接地故障时，故障电流较小，故障特征复杂，为了提供故障指示器的单相接地判断准确率，在变电站10kV出线的母线或者线路中安装信号源，主动在线路中注入一个特定信号，在发生接地故障时，这个特定信号在接地点和信号源之间构成了一个回路，故障指示器检测到该信号后，就进行故障上报和本地翻牌、发光等动作，从而提高了故障指示器准确度低的缺陷，从而提升单相接地故障的判别准确性。
技术特点
实时监视三相线路电压和零序电压；
检测到接地故障以后，延时10S自动选相并发出信号；
系统接地期间，可进行手动“重发”操作；
系统未接地时，具备人工模拟选相和发信操作；
三相高压接触器控制回路电气互锁；
工作电源有空气开关和PT端子保险管保护；
高压接触器带过载保护；
装置的信号地和保护地分开；
具备动作时短时录波能力，并保存事件记录。
主要技术参数
|
项目
|
指标
|
|
一次额定电压
|
6～10kV
|
|
额定频率
|
50HZ
|
|
交流接触器
|
可动作100万次，开断电流3000A
|
|
限流电阻功率
|
50KW/3S
|
|
工作电源电压
|
AC220V
|
|
一次接线端对外壳耐压
|
42kV/1min
|
|
二次接线端对外壳耐压
|
2kV/1min
|
|
信号源投入时间
|
≤20s
|
|
发送信号电流
|
小于50A，持续时间不大于2S
|
|
户外安装尺寸
|
870mm x (550mm+248mm)x 1170mm(长x宽x高）
|
|
户内安装尺寸
|
850mm x 800mm x 1600mm(长x宽x高）
|
|
使用寿命
|
> 8 年
|
|
工作温度
|
-40 ℃~70℃
|
|
环境污秽等级
|
II 级
|
|
