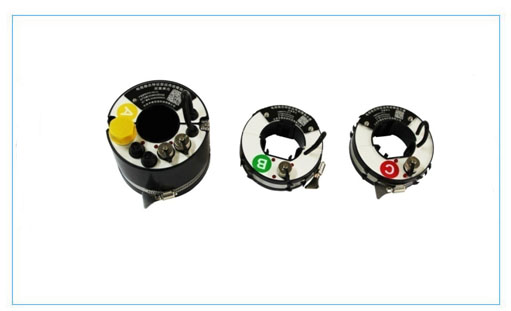

| DYZ-E1-C1/C4/CX电缆型短路/接地采集单元/显示面板 |
|
由于目前城镇配网线路大量使用地下电缆，尤其是多回路情况下发生故障后将难以判断具体的故障电缆，甚至需将所有电缆全部拆除做耐压试验后才能正确判断故障电缆。工作量巨大、实施困难，为此需要安装电缆型故障定位装置实时的对各供电回路进行监控。当线路发生故障时，能提示或直接显示故障电缆。对提高工作效率，迅速恢复供电有着十分重要的意义。
技术特点
具有识别短路、接地故障功能，无需设定动作值；
支持自动及手动复位；
实时检测故障指示器内部状态；
可配备汇集单元进行信息远程交互；
可带电安装和拆卸；
密闭式设计，防水阻燃材料，体积轻巧、安装方便。
技术参数
|
配置
|
项目
|
指标
|
|
适用线路
|
线路电压
|
3kV～35kV
|
|
负荷电流
|
0A～600A
|
|
导线直径
|
10mm～40mm（绝缘线）
|
|
最大短路电流
|
31.5kA/4s
|
|
工作环境
|
工作温度：－40℃～＋70℃
|
|
相对湿度：10～100%
|
|
大气压力：63.0kPa～108.0kPa
|
|
功耗
|
静态功耗
|
≤40uA
|
|
寿命与功耗
|
可动作次数
|
≥4000
|
|
使用寿命
|
≥8年
|
|
数据传输
|
双向通信
|
塑料光纤/微功率无线
|
|
|
